Agent 实战教程：LangGraph 核心概念节点、边以及状态详解

发表于 更新于 分类于 本文字数： 4.6k 阅读时长 ≈ 4 分钟
本文详细讲解LangGraph的三大核心概念：状态（State）、节点（Nodes）和边（Edges）。状态是共享的数据结构，节点是包含智能体逻辑的函数，边是决定执行路径的函数。文章通过构建包含3个节点和条件边的简单图结构实例，深入浅出地介绍了超步骤、消息传递、图构建和调用等核心机制，为LangGraph智能体开发奠定坚实基础。

图结构（Graphs）

LangGraph 的核心是将智能体工作流建模为图结构。你可以通过三个关键组件来定义智能体的行为：

状态（State）

这是一个共享的数据结构，代表你应用程序的当前快照。它可以是任何数据类型，但通常使用共享状态模式来定义。

简单理解：就像是一个 “记事本”，记录着当前程序运行到什么状态了。

节点（Nodes）

这些是包含智能体逻辑的函数。它们接收当前状态作为输入，执行一些计算或操作，然后返回更新后的状态。

简单理解：就像是 “工作站”，负责干活，处理数据，完成具体任务。

边（Edges）

这些函数决定接下来要执行哪个节点，基于当前状态来判断。它们可以是条件分支或固定的转换路径。

简单理解：就像是 “交通指挥员”，告诉程序下一步该去哪里。

核心思想

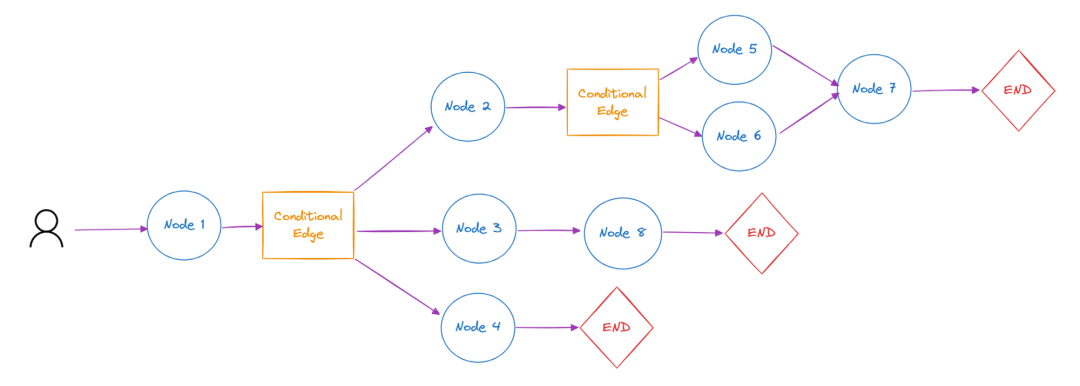

通过组合节点和边，你可以创建复杂的、循环的工作流，让状态随时间不断演化。LangGraph 的真正优势来自于它如何管理这些状态。需要强调的是：节点和边本质上就是函数 - 它们可以包含大语言模型，也可以只是普通的代码。

简而言之：节点负责干活，边负责指路。

运行机制

LangGraph 的底层图算法使用消息传递来定义通用程序。当一个节点完成操作后，它会沿着一条或多条边向其他节点发送消息。接收消息的节点然后执行自己的函数，将结果消息传递给下一组节点，这个过程持续进行。这个设计灵感来自 Google 的 Pregel 系统，程序以离散的 “超步骤” 进行。

超步骤 (super-step) 的概念

  • 一个超步骤可以看作是对图节点的一次完整迭代

  • 并行运行的节点属于同一个超步骤

  • 顺序运行的节点属于不同的超步骤

执行流程

  1. 图执行开始时，所有节点都处于非活跃状态

  2. 当节点在任何传入边（或 “通道”）上收到新消息（状态）时，它变为活跃状态

  3. 活跃节点运行其函数并返回更新结果

  4. 在每个超步骤结束时，没有收到传入消息的节点会 “投票停止”，将自己标记为非活跃

  5. 当所有节点都是非活跃状态且没有消息在传输时，图执行终止

这就像是一个智能的流水线系统，每个工作站（节点）完成任务后，会自动将结果传递给下一个需要工作的站点，直到整个任务完成。

构建一个最简单的图结构

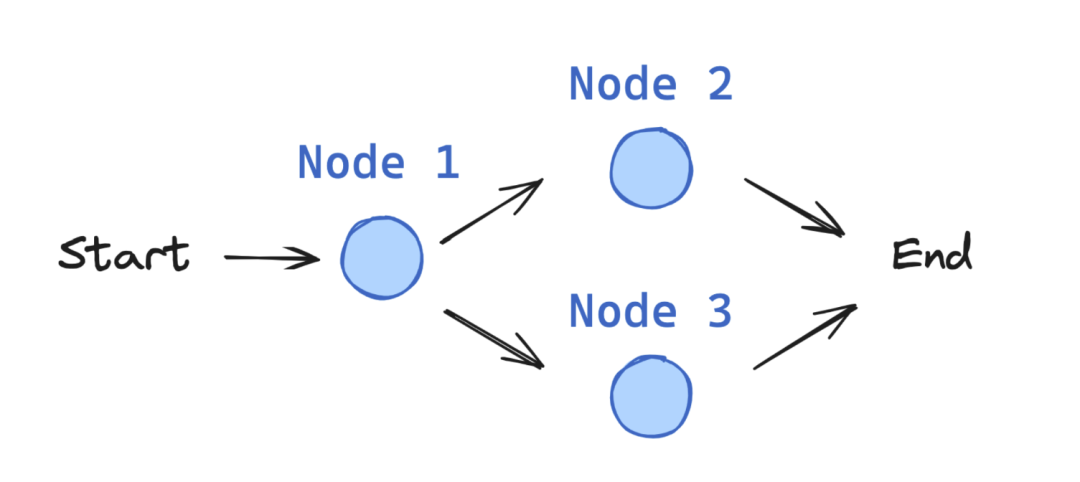

让我们构建一个包含 3 个节点和一个条件边的简单图。

状态（State）

首先，定义图的状态。

状态模式作为图中所有节点和边的输入模式。

我们使用 Python typing 模块中的 TypedDict 类作为模式，它为键提供类型提示。

1
2
3
4
5
6
7
8
9
10
11
12
13
import random
from typing import Literal
from typing import TypedDict

from langgraph.graph import StateGraph, END, START


# 定义状态 State
class State(TypedDict):
    graph_state: str



节点（Nodes）

节点就是 Python 函数。

第一个位置参数是状态，如上所定义。

因为状态是一个具有上述模式的 TypedDict，每个节点都可以通过state['graph_state']访问键graph_state。

每个节点返回状态键graph_state的新值。

默认情况下，每个节点返回的新值将覆盖之前的状态值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# 定义节点 None

def node_1(state: State):
    print("我在运行节点1的功能")
    return {"graph_state": state["graph_state"] + ",我的心情是:"}


def node_2(state: State):
    print("我在运行节点2的功能")
    return {"graph_state": state["graph_state"] + "开心的！"}


def node_3(state: State):
    print("我在运行节点3的功能")
    return {"graph_state": state["graph_state"] + "伤心的！"}def node_1(state):
    print("---节点 1---")
    return {"graph_state": state['graph_state'] + " 我是"}

def node_2(state):
    print("---节点 2---")
    return {"graph_state": state['graph_state'] + " 开心的！"}

def node_3(state):
    print("---节点 3---")
    return {"graph_state": state['graph_state'] + " 伤心的！"}

边（Edges）

边连接节点。

普通边：如果你想要总是从 node_1 跳转到 node_2，可以使用普通边。

条件边：如果你想要在节点之间进行可选路由，可以使用条件边。

条件边被实现为函数，根据某些逻辑返回下一个要访问的节点。

1
2
3
4
5
6
7
8
9
10

def decide_mood(state: State) -> Literal["node_2", "node_3"]:
    # 用户的输入决定了下一个访问节点
    user_input = state["graph_state"]

    if random.random() < 0.5:
        return "node_2"
    return "node_3"


图构建（Graph Construction）

现在，我们从上面定义的组件构建图。

StateGraph 类是我们可以使用的图类。

首先，我们用上面定义的 State 类初始化一个 StateGraph。

然后，添加节点和边。

我们使用 START 节点（一个将用户输入发送到图的特殊节点）来指示图的起始位置。

END 节点是表示终端节点的特殊节点。

最后，我们编译图以对图结构执行一些基本检查。

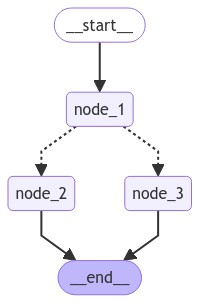

我们可以将图可视化为 Mermaid 图表。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# 构建图：基于节点+边
builder = StateGraph(State)
# 添加节点
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_node("node_3", node_3)

# 添加边
builder.add_edge(START, "node_1")
builder.add_conditional_edges("node_1", decide_mood)
builder.add_edge("node_2", END)
builder.add_edge("node_3", END)

# 编译图
graph = builder.compile()
# 显示工作流
png_data = graph.get_graph().draw_mermaid_png()
with open("graph.png", "wb") as f:
    f.write(png_data)

图的调用（Graph Invocation）

编译后的图实现了可运行协议。

这提供了执行 LangChain 组件的标准方式。

invoke是此接口中的标准方法之一。

输入是一个字典{"graph_state": "你好，我是Lance。"}，它为我们的图状态字典设置初始值。

当调用invoke时，图从 START 节点开始执行。

它按顺序通过定义的节点（node_1、node_2、node_3）进行。

条件边将使用 50/50 决策规则从节点 1 跳转到节点 2 或 3。

每个节点函数接收当前状态并返回一个新值，该值覆盖图状态。

执行持续到到达 END 节点。

1
2
3
response = graph.invoke({"graph_state": "你好，我是小明"})
print(response)

输出：

1
2
3
4
我在运行节点1的功能
我在运行节点2的功能
{'graph_state': '你好，我是小明,我的心情是:开心的！'}

执行说明

invoke同步运行整个图。

它等待每个步骤完成后再移动到下一个步骤。

它在所有节点执行完毕后返回图的最终状态。

在这个例子中，它返回 node_2 完成后的状态：

{'graph_state': '你好，我是小明,我的心情是:开心的！'}
