本文详细介绍了指标系统的分层架构设计与实现方案。系统采用五层架构设计，包括数据源层、指标管理层、处理层、存储层和服务层，其中指标管理层细分为原子指标、派生指标和复合指标三个层次。文章深入讲解了各层的核心数据结构、数据库设计、Spark计算引擎实现、Quartz调度系统配置等关键技术细节，展现了指标系统在数据处理流程优化、多数据源支持、可替换性架构设计等方面的技术实践。

指标系统的核心在于其分层架构设计。让我深入分析这个系统的技术实现细节，从架构设计理念到实现。

系统整体架构

架构概览

指标系统采用了分层架构设计，整个系统分为数据源层、指标管理层、处理层、存储层和服务层五个核心层次，其中指标管理层进一步细分为原子指标、派生指标和复合指标三个层次，形成了完整的指标分层体系。

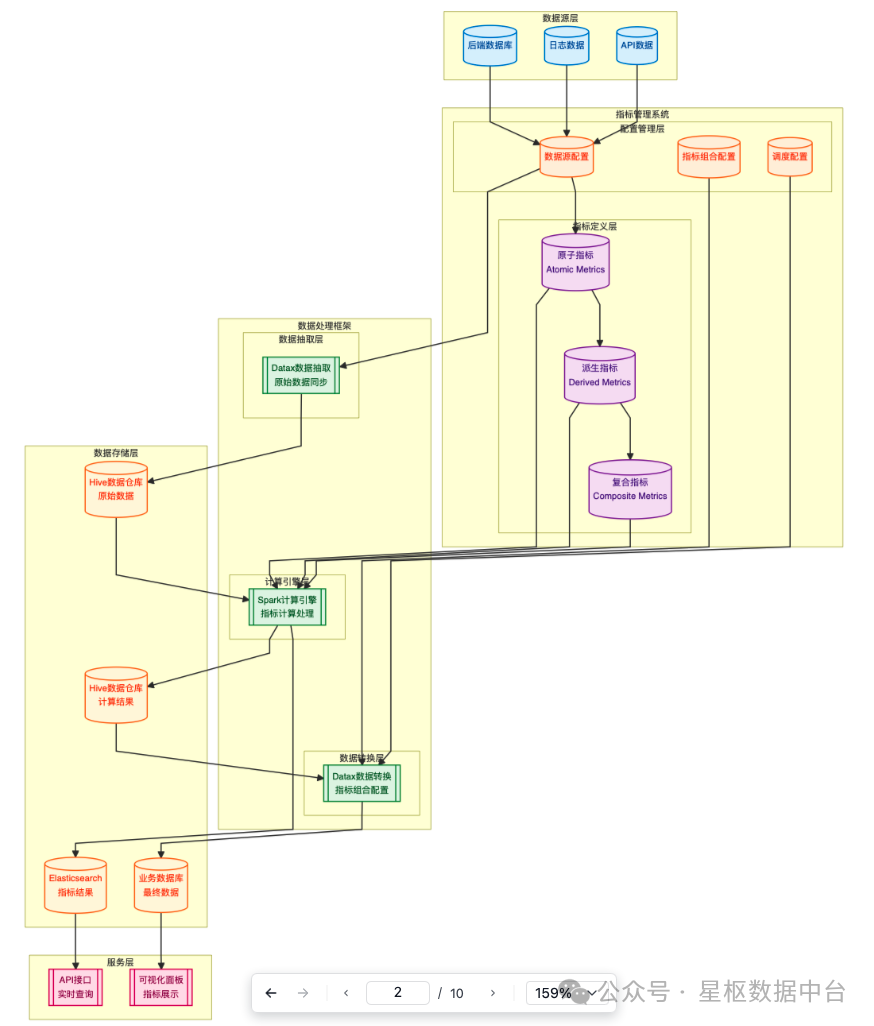

架构流程

1. 指标分层设计

  • 原子指标层（Atomic Metrics）: 系统的基础层，直接对应业务事件的最小度量单元

  • 派生指标层（Derived Metrics）: 通过组合原子指标、修饰词和时间约束形成更具体的业务指标

  • 复合指标层（Composite Metrics）: 支持多个指标的复杂运算，实现业务逻辑的灵活组合

2. 数据处理流程优化

  • 数据抽取阶段: Datax 负责从各种数据源抽取原始数据到 Hive 数据仓库

  • 计算处理阶段: Spark 计算引擎根据原子指标、派生指标、复合指标的配置进行分布式计算

  • 数据转换阶段: Datax 在 Spark 计算完成后，根据业务定义的指标组合和调度周期，将计算结果转换并更新到业务数据库

3. 调度驱动机制

  • 调度配置驱动 Datax 数据转换的执行时机

  • 指标组合配置定义数据转换的业务逻辑

  • 支持天调度、月调度、年调度等多种调度周期

4. 多数据源支持

  • 后端数据库：结构化业务数据

  • 日志数据：用户行为日志

  • API 数据：外部接口数据

技术栈

  • 数据抽取: Datax（原始数据同步）

  • 数据转换: Datax（指标结果转换）

  • 计算引擎: Spark（分布式指标计算）

  • 数据存储: Hive（原始数据）、Elasticsearch（指标结果）、关系数据库（业务数据）

  • API 服务: RESTful API（实时查询）

  • 可视化: 数据可视化面板

  • 配置管理: 指标定义、指标组合、调度配置

  • 调度系统: 基于的 Quartz 定时调度系统

分层架构的设计理念

架构层次划分

指标系统的分层架构主要包含以下几个层次：

  1. 原子指标层（Atomic Metrics） - 系统的基础层

  2. 派生指标层（Derived Metrics） - 业务逻辑层

  3. 复合指标层（Composite Metrics） - 复杂计算层

  4. 应用层（Application Layer） - 业务应用层

原子指标层设计

原子指标是系统的基础，它直接对应业务事件的最小度量单元。

核心数据结构

1
2
3
4
5
6
7
8
9
10
11
// 原子指标的核心属性
public class MetricsBaseDto {
    private String nameCN;        // 指标中文名
    private String nameEN;        // 指标英文名
    private String dataType;      // 数据类型
    private String formula;       // 计算公式
    private String dimension;     // 指标维度
    private String cron;          // 调度表达式
    private Integer metricsType;  // 指标类型（1-原子指标）
}

数据库设计

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
-- 原子指标表结构
CREATE TABLE `metrics_atomic` (
    `id` int unsigned NOT NULL AUTO_INCREMENT COMMENT '原子指标ID',
    `name_cn` varchar(100) NOT NULL COMMENT '指标名称',
    `name_en` varchar(40) NOT NULL COMMENT '指标英文名称',
    `data_type` varchar(40) NOT NULL COMMENT '数据类型',
    `desc` varchar(1024) DEFAULT NULL COMMENT '描述',
    `datasource_id` int(11) NOT NULL COMMENT '数据源ID',
    `db_name` varchar(255) DEFAULT NULL COMMENT '数据库名',
    `table_name` varchar(255) NOT NULL COMMENT '表名',
    `field_name` varchar(200) NOT NULL COMMENT '字段名',
    `field_type` varchar(40) NOT NULL COMMENT '字段类型',
    `formula` varchar(1024) DEFAULT NULL COMMENT '公式',
    `dimension` varchar(255) DEFAULT NULL COMMENT '指标维度',
    `constraint_id` int(11) DEFAULT NULL COMMENT '修饰词ID',
    `time_constraint_id` int(11) DEFAULT NULL COMMENT '时间修饰ID',
    `cron` varchar(20) DEFAULT NULL COMMENT '调度表达式',
    `cron_type` tinyint DEFAULT NULL COMMENT '调度类型',
    `job_id` int(11) DEFAULT NULL COMMENT 'etl作业ID',
    `status` tinyint DEFAULT 0 COMMENT '是否启用',
    `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,
    `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
    PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='原子指标';

原子指标的特点

  1. 不可再拆分：原子指标是业务定义中不可再拆分的指标

  2. 明确业务含义：具有明确的业务含义和名称

  3. 直接数据源：直接对应数据源中的具体字段

  4. 基础计算单元：为派生指标和复合指标提供基础数据

派生指标层设计

派生指标通过组合原子指标、修饰词和时间约束，形成更具体的业务指标。

核心数据结构

1
2
3
4
5
6
7
// 派生指标DTO
public class DeriveMetricsDto extends MetricsBaseDto {
    private Integer atomicMetricsId;    // 原子指标ID
    private List<MetricsConstraintPo> constraints;  // 修饰词列表
    private Integer timeConstraintId;   // 时间修饰ID
}

数据库设计

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
-- 派生指标表结构
CREATE TABLE `metrics_derive` (
    `id` int unsigned NOT NULL AUTO_INCREMENT COMMENT '指标ID',
    `name_cn` varchar(100) NOT NULL COMMENT '指标名称',
    `name_en` varchar(40) NOT NULL COMMENT '指标英文名称',
    `data_type` varchar(40) NOT NULL COMMENT '数据类型',
    `desc` varchar(1024) DEFAULT NULL COMMENT '描述',
    `atomic_metrics_id` int unsigned NOT NULL COMMENT '原子指标ID',
    `formula` varchar(1024) DEFAULT NULL COMMENT '公式',
    `dimension` varchar(255) DEFAULT NULL COMMENT '指标维度',
    `constraint_id` int(11) DEFAULT NULL COMMENT '修饰词ID',
    `time_constraint_id` int(11) DEFAULT NULL COMMENT '时间修饰ID',
    `cron` varchar(20) DEFAULT NULL COMMENT '调度表达式',
    `cron_type` tinyint DEFAULT NULL COMMENT '调度类型',
    `job_id` int(11) DEFAULT NULL COMMENT 'etl作业ID',
    `status` tinyint DEFAULT 0 COMMENT '是否启用',
    `create_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,
    `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
    PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='衍生指标';

派生指标的计算公式

派生指标的计算公式遵循以下模式：

1
2
派生指标 = 1个原子指标 + 多个修饰词（可选） + 时间周期

例如：

  • 原子指标：支付金额

  • 修饰词：海外、买家

  • 时间周期：最近 7 天

  • 派生指标：最近 7 天海外买家支付金额

复合指标层设计

复合指标支持多个指标的复杂运算，实现业务逻辑的灵活组合。

核心数据结构

1
2
3
4
5
6
7
// 复合指标DTO
public class CompositeMetricsDto extends MetricsBaseDto {
    private List<Integer> dependentMetricsIds;  // 依赖指标ID列表
    private String compositeFormula;            // 复合计算公式
    private Map<String, Object> parameters;     // 计算参数
}

复合指标的计算逻辑

复合指标支持多种计算模式：

  1. 算术运算：加减乘除等基本运算

  2. 逻辑运算：与或非等逻辑运算

  3. 函数运算：自定义函数运算

  4. 条件运算：基于条件的条件运算

维度管理的设计

维度是指标系统的重要概念，它定义了指标的统计环境。

维度分层设计

1
2
3
4
5
6
7
// 维度定义
public class MetricsDimensionDto {
    private List<MetricsDimensionDto> dimensions;    // 具体维度
    private List<Tag> businessDomain;                // 业务域
    private List<Tag> dataDomain;                    // 数据域
}

维度分类

  1. 业务域维度：面向业务理解的维度分类

  • 用户维度：用户 ID、用户类型、用户等级

  • 产品维度：产品 ID、产品类别、产品品牌

  • 地域维度：国家、省份、城市

  1. 数据域维度：面向技术实现的维度分类

  • 时间维度：年、季、月、周、日

  • 渠道维度：PC 端、移动端、小程序

  • 设备维度：iOS、Android、Web

修饰词系统的设计

修饰词系统是指标系统的一个创新点，它允许对指标进行精细化控制。

修饰词类型

1
2
3
4
5
6
7
8
9
// 修饰词配置
public class MetricsConstraintPo {
    private Integer constraintId;      // 修饰词ID
    private String constraintName;     // 修饰词名称
    private String constraintType;     // 修饰词类型
    private String constraintValue;    // 修饰词值
    private String operator;           // 操作符
}

修饰词分类

  1. 业务修饰词：限定业务场景

  • 用户类型：新用户、老用户、VIP 用户

  • 产品类型：热门产品、新品、促销产品

  • 渠道类型：线上渠道、线下渠道

  1. 时间修饰词：限定时间范围

  • 相对时间：最近 7 天、最近 30 天、本月

  • 绝对时间：2024 年 1 月、Q1 季度

  • 特殊时间：工作日、周末、节假日

计算引擎的设计

指标系统的计算引擎采用了 Spark 作为核心，实现了高性能的分布式计算。

Spark 计算引擎初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
// Spark计算引擎初始化
def initSparkContext(): SparkSession = {
  val sparkBuilder = SparkSession.builder()
    .appName("metrics-calculates")
    .config("hive.exec.dynamic.partition", "true")
    .config("spark.default.parallelism", 12)
    .config("spark.executor.cores", executorCpu.toInt)
    .config("spark.executor.memory", executorMem)
    .config("spark.cores.max", executorNum.toInt)
    .enableHiveSupport()
  sparkBuilder.getOrCreate()
}

计算引擎的特点

  1. 批量计算：支持大规模数据的批量处理

  2. 分区优化：通过动态分区提高计算效率

  3. 并行处理：通过并行度配置优化性能

  4. 内存管理：通过内存配置优化资源使用

调度系统的设计

调度系统是指标系统的关键组件，它负责管理指标的计算时机。

调度配置

1
2
3
4
5
6
7
8
9
// 调度配置
public class ScheduleConfig {
    private String cron;              // Cron表达式
    private Integer cronType;         // 调度类型
    private Integer jobId;            // 作业ID
    private String scheduleTime;      // 调度时间
    private String runTime;           // 运行时间
}

调度类型

  1. 天调度：每日执行的指标

  • 适用场景：日活跃用户数、日交易额

  • 执行时间：每天凌晨 1 点

  1. 月调度：每月执行的指标

  • 适用场景：月活跃用户数、月交易额

  • 执行时间：每月 1 号凌晨 2 点

  1. 年调度：每年执行的指标

  • 适用场景：年活跃用户数、年交易额

  • 执行时间：每年 1 月 1 号凌晨 3 点

数据存储的设计

指标结果采用多级存储策略，既保证了数据的完整性，又优化了查询性能。

存储表设计

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
-- 指标最近调度运算结果
CREATE TABLE IF NOT EXISTS metrics.ms_metrics_dimension_result (
  `id` string COMMENT '唯一ID流水号',
  `result_id` string COMMENT '数据唯一ID',
  `name_en` string COMMENT '指标英文名',
  `name_cn` string COMMENT '指标中文名',
  `metrics_type` int COMMENT '指标类型',
  `metrics_value` string COMMENT '指标值',
  `dimension_list` string COMMENT '维度列表',
  `dimension` string COMMENT '维度名称',
  `dimension_value` string COMMENT '维度值',
  `job_id` int COMMENT '作业ID',
  `run_or_execution_id` int COMMENT '运行ID或者执行ID',
  `is_schedule` int COMMENT '是否调度',
  `schedule_time` bigint COMMENT '计算调度时间',
  `run_time` bigint COMMENT '计算执行时间',
  `write_time` bigint COMMENT '计算写入时间',
  `dimension_values` string COMMENT '维度值字典'
) PARTITIONED BY (schedule_type_time string, metrics_id int)
STORED AS ORC
tblproperties("orc.compress"="SNAPPY");
-- 指标历史调度运算结果
CREATE TABLE IF NOT EXISTS metrics.ms_metrics_dimension_result (
  `id` string COMMENT '唯一ID流水号',
  `result_id`string COMMENT '数据唯一ID',
  `name_en` string COMMENT '指标英文名',
  `name_cn` string COMMENT '指标中文名',
  `metrics_type` int COMMENT '指标类型',
  `metrics_value` string COMMENT '指标值',
  `dimension_list` string COMMENT '维度列表',
  `dimension` string COMMENT '维度名称',
  `dimension_value` string COMMENT '维度值',
  `job_id` int COMMENT '作业ID',
  `run_or_execution_id` int COMMENT '运行ID或者执行ID',
  `is_schedule` int COMMENT '是否调度',
  `write_time` bigint COMMENT '计算写入时间',
  `schedule_type_time` string COMMENT '计算调度时间类型',
  `dimension_values` string COMMENT '维度值字典'
) PARTITIONED BY (schedule_time bigint, run_time bigint, metrics_id int)
STORED AS ORC
tblproperties("orc.compress"="SNAPPY");

存储策略

  1. 历史存储：保存所有历史计算结果，用于数据追溯

  2. 最新存储：只保存最新计算结果，用于快速查询

  3. 分区存储：按时间和指标 ID 分区，提高查询效率

总结：架构的可替换性与扩展性

指标系统的分层架构设计不仅实现了功能的完整性和性能的优化，更重要的是体现了高度的可替换性和扩展性。这种设计使得系统能够适应不同的技术环境和业务需求变化。

数据源的可替换性

当前实现：hive 数据库 可替换方案：

  • 关系型数据库：MySQL / PostgreSQL / Oracle / SQL Server

  • NoSQL 数据库：MongoDB / Cassandra / Redis / HBase

替换优势：

  • 通过统一的数据源配置接口，实现数据源的即插即用

  • 支持多种数据格式和协议，适应不同的数据接入需求

  • 数据抽取逻辑与具体数据源解耦，降低迁移成本

调度引擎的可替换性

当前实现：自研的调度系统 可替换方案：Apache Airflow 、 Apache DolphinScheduler 、XXL-Job

替换优势：

  • 调度配置与具体调度引擎解耦，支持多种调度策略

  • 支持分布式调度、容错调度、动态调度等高级特性

  • 可根据业务规模和复杂度选择合适的调度方案

计算引擎的可替换性

当前实现：Apache Spark 可替换方案：

  • 批处理引擎：MapReduce / Tez

  • 实时计算引擎：Flink

  • SQL 计算引擎：Spark SQL / Clickhouse / Drios

替换优势：

  • 计算逻辑与具体计算引擎解耦，支持多种计算模式

  • 可根据数据规模、实时性要求、计算复杂度选择合适的引擎

  • 支持混合计算模式，不同指标使用不同的计算引擎

通过这种可替换的架构设计，指标系统不仅能够满足当前的技术需求，更能够适应未来的技术发展和业务变化，实现长期的技术价值和业务价值。
